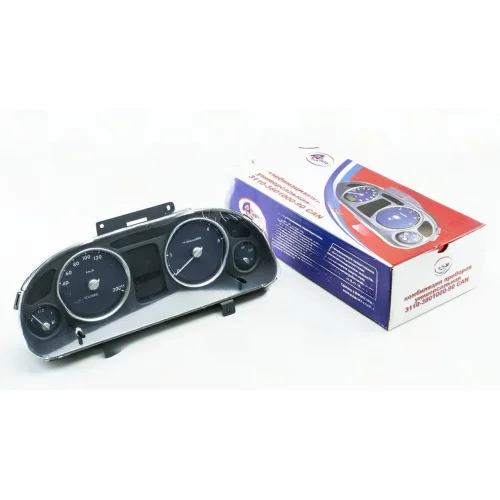

комбинация приборов 3110,31105,3302 с 2-я ЖКИ универсальная

Универсальная КП предназначена для применения в автомобилях производства завода ОАО «ГАЗ» следующих типов: «Волга?3110», «Волга-31105», «Волга-3102», «Газель», «Соболь» и их модификациях с применением двигателей ЗМЗ-406, ЗМЗ?402, УМЗ-4215, ГАЗ-560, Styer (Штайр), Chrysler (Крайслер)* изготавливаемых для внутреннего рынка и экспорта, а также в запасные части к автомобилям. КП может быть установлена взамен штатных КП: - 382.3801 ( 385.3801000) производства ОАО «Завод «Автоприбор», г. Владимир; - КП АР 60.3801 ( АР 130.3801000) производства АО «RAR», г. Рига. КП выполняет функции визуального контроля эксплуатационных параметров основных систем автомобилей и информирования водителя о нарушении их нормальной работы при помощи стрелочных указателей, цифровых дисплеев, контрольных световых сигнализаторов и звукового сигнализатора. Расположение основных элементов КП: стрелочных указателей, цифровых дисплеев, световых сигнализаторов и органов управления представлено на рисунке. Назначение сигналов, подключенных к разъемам КП, представлено в приложении А. Расположение контактов в разъемах КП – в приложении Б. *Примечание: На схеме показан переключатель программного обеспечения в зависимости от типа двигателя и инструкция по программированию. Инструкция по выбору программного обеспечения (ПО) в соответствии с типом двигателя: 1) Включить электропитание КП без включения зажигания. 2) Нажать и удерживать толкатель(кнопку) «Сброс суточного пробега» 3) Удерживая толкатель(кнопку) «Сброс суточного пробега» включить зажигание, но не заводить двигатель. КП включится и перейдет в режим тестирования. 4) Удерживая толкатель(кнопку) «Сброс суточного пробега» выждать, пока КП перейдет в режим переключения передаточного числа тахометра на ЖКИ2(часы). Передаточное число отобразится в формате «Рх», где: х- номер передаточного числа; Р0- тип ПО для двигателей ЗМЗ, УМЗ, Штаер; Р1- тип ПО для двигателей Крайслер. 5) Выбор типа ПО осуществляется поворотом вправо-влево толкателя(кнопки) «Режим». 6) Сохранение выбранного параметра осуществляется нажатием толкателя (кнопки) «Режим». Технические данные Комбинация приборов обеспечивает выполнение следующих функций: индикация скорости движения, числа оборотов двигателя, уровня топлива, температуры охлаждающей жидкости (стрелочные указатели); давления масла, напряжения бортовой сети, внешней температуры (жидкокристаллический индикатор). Контроль показателей при помощи единичных световых сигнализаторов: включения и исправности ламп указателей поворота автомобиля; включения дальнего света фар; включения габаритных фонарей; резервного остатка топлива; низкого уровня масла в ГУР; включения блокировки межосевого дифференциала; отключения АВS; прикрытия воздушной заслонки карбюратора; перегрева двигателя; низкого уровня тормозной жидкости; аварийного давления масла; включения стояночного тормоза; разряда аккумуляторной батареи; неисправности двигателя; низкого уровня охлаждающей жидкости; низкого уровня масла в двигателе; износ тормозных накладок; включения передних противотуманных фар; включения задних противотуманных фонарей; включения ближнего света фар; закрытия дверей салона, капота и багажника; обогрева заднего стекла; низкого уровня стеклоомывающей жидкости; включении пониженной передачи; выключателя свечей накаливания; наличия воды в топливном фильтре. При работе в режиме пониженной освещенности предусмотрено наличие подсветки шкал, стрелок и жидкокристаллических индикаторов. Дополнительно аварийные показатели и стандартные функции БСК сопровождаются звуковыми сигналами.
